Standardni ključ serije B LH-FGG
Karakteristična karakteristika ovih serija konektora je sistem ključeva koji omogućava veću gustinu kontakta i sprečava sve greške u poravnanju. Različite alternative za ključeve sprečavaju neželjeno ukrštanje inače sličnih konektora. Također je moguće koristiti krimp kontakte za smanjenje vremena montaže kabela. Ove serije konektora, uključuju raspon od 0B do 5B, kao i 00 višepolne i 2G (skraćena verzija serije 2B), dostupni su i neki modeli otporni na vakuum.
Serija B JH-FGG nudi fleksibilan, praktičan, izdržljiv i pouzdan kružni višepolni konektor za aplikacije kojima je potrebno brzo i sigurno Push-Pull zaključavanje.
Samozaključujući sistem omogućava spajanje konektora jednostavnim guranjem utikača aksijalno u utičnicu.
Jednom kada se čvrsto zabravi, veza se ne može prekinuti povlačenjem kabla ili bilo kojeg drugog sastavnog dijela osim vanjske čahure za otpuštanje.
Čini ga idealnim izborom za procese proizvodnje i testiranja poluvodiča, testiranje i mjerenje, instrumentaciju, medicinske uređaje, istraživanja i audio/video aplikacije.
GLAVNE KARAKTERISTIKE:
Konektori serije B pružaju sljedeće glavne karakteristike:
– sigurnost Push-Pull samozatvarajućeg sistema – višepolni tipovi 2 do 64 kontakta
– kontakti za lemljenje, savijanje ili štampanje (ravni ili koljeni) – visoka gustina pakovanja za uštedu prostora
– Zaslon od 360 stepeni za potpunu EMC zaštitu. – sistem ključeva (standardni ključ G)
– višestruke ključne opcije za izbjegavanje unakrsnog spajanja sličnih konektora za poravnavanje konektora
Odjeljak dijela koji prikazuje unutrašnje komponente
| NO. |
Fiksna utičnica |
Ravni utikač |
| 1. |
spoljna ljuska |
spoljna ljuska |
|
2. |
kruna za uzemljenje |
latch sleeve |
| 3. |
potporni prsten |
colet nut |
|
4. |
šestougaona matica |
split nosač umetka |
| 5. |
podloška za zaključavanje |
izolator |
| 6. |
izolator |
muški kontakt |
| 7. |
ženski kontakt |
colet |
Tehničke karakteristike
Mehanički i klimatski
Karakteristike Vrijednost Standard
Endurance >5000 ciklusa IEC 60512-5 test 9a
Vlažnost do 95 posto na 60 stepeni C
Raspon temperature - 55 stepen C, plus 250 stepeni C
Otpornost na vibracije 10-2000 Hz, 15 g IEC 60512-4 test 6d
Otpornost na udar Otpornost na udar IEC 60512-4 test 6c
Test korozije raspršivanjem soli > 144h IEC 60512-6 test 11f
Indeks zaštite (uparen) IP50 IEC 60529
Klimatska kategorija 55/175/21 IEC 60068-1
Električni
Karakteristike Vrijednost Standard
Zaštita at 10 MHz >75 dB IEC 60169-1-3
efficiency at 1 GHz >40 dB IEC 60169-1-3
Različita ispitivanja su sprovedena sa parovima konektora JH-FGG i JH-EGG, sa hromiranim mesinganim omotačem i PEEK izolatorom.

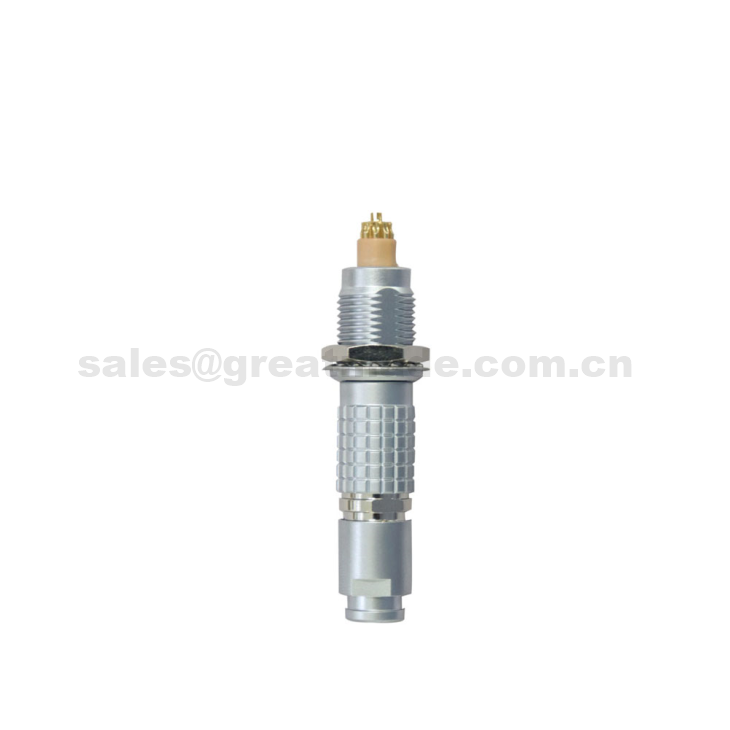

JH-FGG B serije muški ravni utikač
JH-FGG Ravni utikač, ključ (G) ili ključevi (A…M i R),čaura za kablove
| Referenca | Dimenzije (mm) | |||||
| Model | Serije | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
JH-FGG Ravni utikač, ključ (G) ili ključevi (A…M), spojnica za kabl imatica za montažu rasterećenja savijanja
| Referenca | Dimenzije (mm) | |||||
| Model | Serije | A | L | M | S1 | S2 |
| LFGG | 00B | 6.4 | 28.5 | 20.5 | 5.5 | 5 |
| LFGG | 0B | 9.5 | 36 | 26 | 8 | 7 |
| LFGG | 1B | 12 | 43 | 32 | 10 | 9 |
| LFGG | 2B | 15 | 50 | 38 | 13 | 12 |
| LFGG | 3B | 18 | 58 | 43 |
15 |
14 |
Detalji
Naziv proizvoda: Push Pull Samozaključujući višepolni ravni utikač
Porijeklo: Kina Naziv robne marke: Greatmade Tip: kružno povlačenje
Okruženje: Unutrašnji Spol: Ženski/muški Površinski tretman: Biserni hrom
Pin: 2 do 16 pinski IP stepen: IP50 Tip kontakta: lemljenje
Kontaktni tretmani: pozlaćeno zlato. Izdržljivost: preko 5000 puta push-pull Materijal kućišta: hromirani mesing
Materijal izolatora: PPS Primjena: Automobilska industrija / Komunikacija / Industrija / Led ekran
Pakovanje
1 PCS konektor u PE vrećici
50-100 PCS konektori u maloj kutiji/crtaću
- Luka: Šenžen, Kina
FAQ
P1: Kako funkcionira push pull konektor?
Push-pull konektori uspješno sprječavaju slučajno isključivanje pomoću snažnog mehanizma sa samozatvaranjem koji omogućava spajanje konektora guranjem utikača u utičnicu. Međutim, veza se ne može prekinuti samo povlačenjem.
P2: Možete li izraditi prilagođene narudžbe proizvoda? OEM ili ODM narudžbe?
Naravno. Sa OEM i ODM proizvodnim iskustvom, u mogućnosti smo da vam ponudimo jedinstvena rešenja za konektore po meri.
P3: Da li pružate besplatan uzorak?
Ne, i morate platiti naknadu za dostavu.
P4: Kako prevozite robu?
Kao što je naša velika potražnja, može se obaviti zračnim/morskim transportom/ekspresnom dostavom (DHL/UPS/FEDEX, npr.).
Popularni tagovi: PUSH PULL SAMOZAKLJUČAVAJUĆI VIŠEPOLNI RAVNI UTIČNI KONEKTOR, Kina, proizvođači, prilagođeni, rasuti, kupi popust, niska cijena, visoka kvaliteta
