KompatibilanZoll 15Pin EKG EKG kabel sa 10 žica za M seriju i E seriju, IEC/ Grabber
Elektrokardiogram (EKG) je jednostavan test koji se može koristiti za provjeru ritma vašeg srca i električne aktivnosti. Senzori pričvršćeni na kožu koriste se za otkrivanje električnih signala koje proizvodi vaše srce svaki put kada kuca.
Opis
Naziv proizvoda: EKG kabl za direktno povezivanje sa žicama
OEM/ODM: Da
♦ Kompatibilan brend: Zoll
♦ Kompatibilan model:
Ovo je jednodijelni, oblikovani kompatibilan Zoll 1 Step Patient kabel za E serije i M serije defibrilatora. Uključuje kabl za trup i ekstremitet i V vodove. Kabl od 11 stopa.
OEM#: 8000-1007-01, 8000-1007-02
specifikacija:

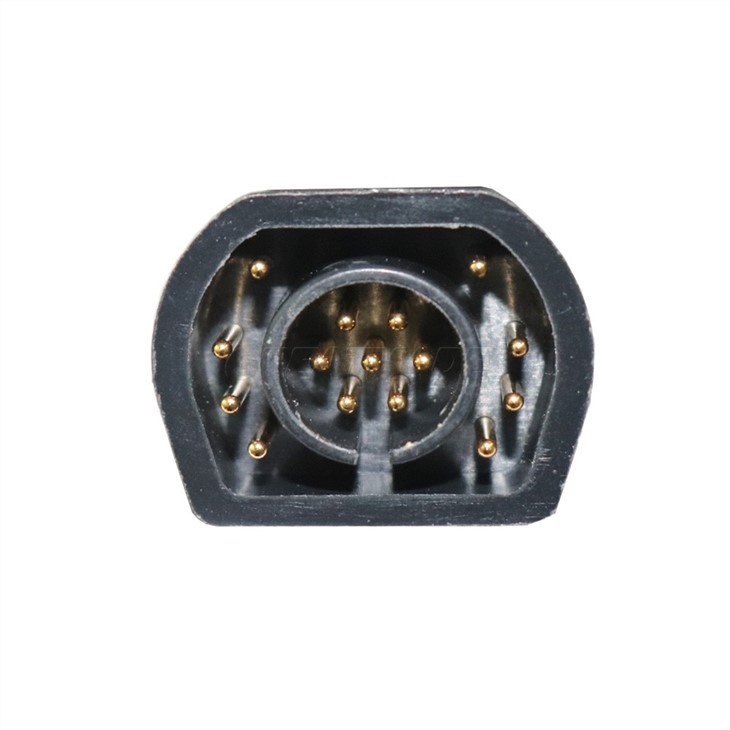

1. Interfejs: 15 pinova, 10 žica
2. Dužina: 3,5m,
3. materijal: medicinski TPU
4. Tip: AHA/ IEC, Snap/ Clip/ din 3.0/ banana 4.0 su dostupni
3. Garancija: 6 mjeseci
4. Ponuda OEM/ODM
Prednosti proizvoda:
1. Integrirani utikač konektor, čvrst i jednostavan za čišćenje;
2. Kod boja konektora elektrode, jednostavan za čitanje i korištenje;
3. Odlične performanse zaštite i performanse protiv smetnji, bolji kvalitet signala.
Slika
Postavljanje elektrode
Ovisno o lokalnoj upotrebi, žice elektrode EKG-a su označene određenim oznakama. Pogledajte sljedeću tabelu za oznake i kodove boja za različite setove elektroda.
| Lokacija | AHA etikete | IEC oznake |
| Desna ruka | RA (bijela) | R (crveno) |
| Lijeva ruka | LA (crna) | L (žuta) |
| Desna noga | RL (zeleno) | N (crna) |
| Lijeva noga | LL (crveno) | F (zeleno) |
| Prsa | V1 | C1 |
| Prsa | V2 | C2 |
| Prsa | V3 | C3 |
| Prsa | V4 | C4 |
| Prsa | V5 | C5 |
| Prsa | V6 | C6 |
Pravilna priprema kože i upotreba odgovarajućih elektroda su veoma važni za dobar kvalitet signala.
Ako je potrebno, pripremite kožu pacijenta za nanošenje elektroda:
• Brijanje ili šišanje viška dlaka na mestu elektrode.
• Čišćenje masne kože blazinicom sa alkoholom.
• Brzo trljanje mjesta da se osuši.
• Izbjegavanje postavljanja elektroda preko tetiva i velikih mišićnih masa.
Postavite elektrode na pacijenta. Sve elektrode moraju biti povezane.
Prilikom snimanja 12-odvodnog EKG-a od tih pacijenata koji leže na leđima, preporučujemo postavljanje elektroda udova bilo gdje duž gležnjeva i zapešća. Kada je pacijentu teško da ostane nepokretan zbog
drhtanje, drhtanje mišića ili kretanje transportnog vozila, postavite elektrode udova na grudni koš pacijenta za bolje rezultate. (Pogledajte sljedeća dva dijagrama za postavljanje elektroda udova).
Postavite prekordijalne elektrode preko grudnog koša na sljedeće lokacije:
V1: Četvrti interkostalni prostor, na desnoj ivici sternuma pacijenta.
V2: Četvrti interkostalni prostor, na pacijentovoj lijevoj ivici grudne kosti.
V3: Peto rebro, između vodova V2 i V4.
V4: Peti interkostalni prostor, na pacijentovoj srednjoklavikularnoj liniji.
V5: Pacijentova leva prednja aksilarna linija, na horizontalnom nivou V4.
V6: Lijeva midaksilarna linija pacijenta, na istom horizontalnom nivou kao V4 i V5
Lociranje položaja V1 (četvrti interkostalni prostor) je od ključne važnosti jer je to referentna tačka za lociranje položaja preostalih V-odvoda. Da biste locirali V1 poziciju:
1. Stavite prst na vrh jugularnog zareza (pogledajte sliku ispod).
2. Pomerajte prst polako nadole oko 1,5 inča (3,8 centimetara) dok ne osetite blagi horizontalni greben ili uzdizanje. Ovo je "Luisov ugao", gde se manubrijum spaja sa telom grudne kosti.
3. Locirajte drugi interkostalni prostor na pacijentovoj desnoj strani, bočno od i odmah ispod "Luisovog ugla".
4. Pomerite prst nadole još dva međurebarna prostora do četvrtog međurebarnog prostora koji je pozicija V1.
Napomena: Prilikom postavljanja elektroda pacijentima, uvijek postavite elektrode V3-V6 ispod dojke
nego na grudima.
FAQ
Šta su EKG kablovi?
EKG elektrode obezbeđuju vezu između elektroda primenjenih na pacijentu i raznih telemetrijskih i jedinica za praćenje uz krevet, omogućavajući neinvazivno praćenje električnih impulsa koje srce generiše tokom određenog vremenskog perioda, što rezultira elektrokardiogramom.
Od čega su napravljeni EKG kablovi?
EKG kablovi i žice za EKG elektrode izrađene su od materijala kao što su termoplastični elastomer (TPE), termoplastični poliuretan (TPUA), PVC ili silikon. TPE je glavni korišteni materijal zbog svoje izdržljivosti, snage i kompatibilnosti, uz pružanje sigurnosti i udobnosti pacijentima.
Koja je razlika između EKG-a i EKG-a?
Nema razlike između EKG-a i EKG-a. Oba se odnose na istu proceduru, međutim jedan je na engleskom (elektrokardiogram – EKG), a drugi je zasnovan na njemačkom pravopisu (elektrokardiogram – EKG). Uobičajeno je koristiti njemački "EKG" u Sjedinjenim Državama jer "EKG" zvuči vrlo slično drugoj proceduri koja se zove EEG.
EKG/EKG je postupak za snimanje električne aktivnosti u srcu tokom određenog vremenskog perioda pomoću elektroda koje su strateški postavljene na tijelu. Najčešći EKG se naziva 12-EKG elektrode.
